Подключение радиаторов отопления: какая схема эффективнее

Эффективное подключение радиаторов отопления выбирают по конструкции прибора, длине секционного блока и устройству всей системы. Боковая, диагональная и нижняя схемы могут работать правильно, если они разрешены производителем и обеспечивают расчётный расход теплоносителя.

Схема радиатора и схема системы — разные вещи

Сначала определяют, как устроено отопление: однотрубная или двухтрубная разводка, стояки или коллектор, направление подачи и параметры теплоносителя. Затем выбирают точки подключения конкретного радиатора отопления. По фотографии двух труб у стены нельзя надёжно восстановить всю схему.

В однотрубной разводке особенно важно сохранить расчётный проход теплоносителя по контуру при регулировании отдельного прибора. В двухтрубной системе требуется согласовать расходы разных ветвей. Хорошее подключение одного радиатора не исправляет отсутствие балансировки всей сети.

Для квартиры с общими стояками план замены и порядок отключения определяют со специалистами, обслуживающими систему дома. Самостоятельно менять положение байпаса, перекрывать стояк или переставлять подачу и обратку по удобству отделки нельзя.

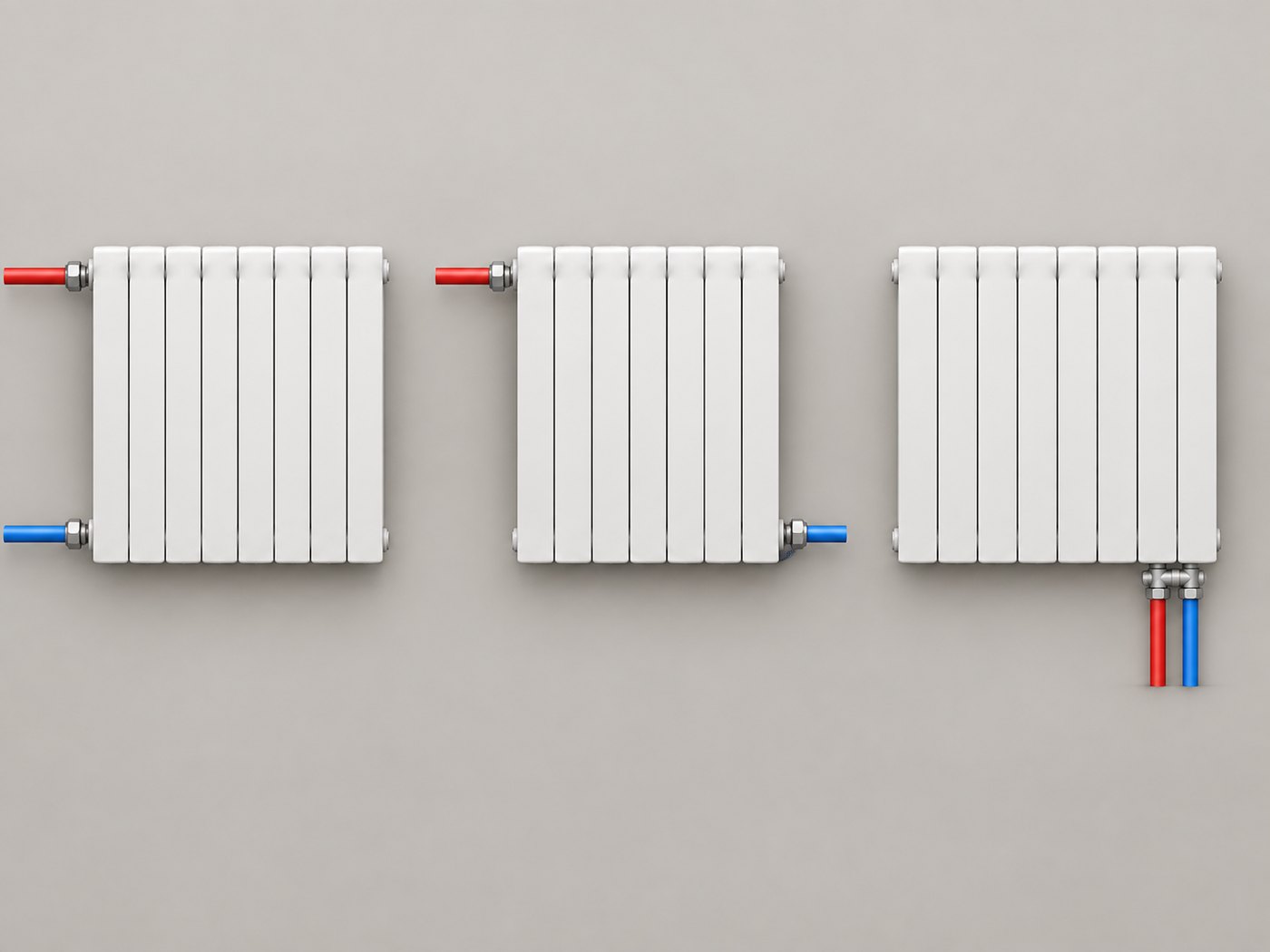

Боковое подключение: подача и обратка с одной стороны

Обычно подача подходит к верхнему отверстию, а обратка выходит через нижнее с той же стороны, если именно такой вариант разрешён для модели. Это распространённое решение при вертикальных стояках: трубопроводы остаются компактными и доступными.

При большой длине прибора распределение потока может оказаться менее равномерным. Однако универсального количества секций, после которого схема обязательно становится неправильной, нет: влияют конструкция коллекторов, расход и условия системы. Сверяйте ограничения и рекомендации производителя.

Боковое подключение удобно оценивать при замене без изменения расположения стояка. Но межосевое расстояние патрубков, общая высота прибора и монтажный вылет — разные размеры. Измерьте их до покупки, чтобы не компенсировать ошибку множеством переходников.

Диагональное подключение: когда его рассматривают

В типовой диагональной схеме теплоноситель подают сверху с одной стороны, а отводят снизу с противоположной. Такой путь помогает распределить поток по длинному прибору, если схема соответствует его конструкции и паспорту.

Цена этого решения — необходимость провести обратную подводку к другому краю. В готовой квартире это может потребовать заметных монтажных работ. У радиаторов со специальной внутренней разводкой подключение выбирают по их схеме, а не по общему правилу для секционных моделей.

Нельзя обещать одинаковую прибавку теплоотдачи при переходе на диагональ. Если прежняя схема уже соответствует расчётным условиям, значительного улучшения может не быть. При выборе мощности используйте паспортные данные и коэффициенты, относящиеся к конкретному подключению.

Нижнее подключение: важны конструкция и направление потока

Под одним названием часто смешивают два решения. Первое — подключение через специальные нижние патрубки прибора со встроенным распределением потока. Второе — подводка к нижним отверстиям с разных сторон обычного секционного радиатора, которую иногда называют седельной. Эти варианты нельзя считать одинаковыми.

У специального нижнего узла заранее определены подача, обратка, межосевое расстояние и иногда сторона исполнения. Поменять трубки местами без проверки нельзя: результат зависит от внутренней конструкции. Надпись Ventil также не означает, что вся соединительная арматура уже входит в комплект.

Пример того, как производитель разделяет исполнения и допустимые схемы, — паспорт RIFAR MONOLIT и MONOLIT VENTIL. Для другой серии следует брать её собственный документ.

Почему радиатор может греть хуже ожидаемого

Паспортная мощность относится к указанным температурным условиям испытания. При более прохладном теплоносителе прибор отдаёт меньше тепла, даже если подсоединён без ошибок. Схема подключения — только один из факторов наряду с расходом, температурой, загрязнением и теплопотерями комнаты.

Декоративный экран, плотные шторы и мебель могут мешать отдаче тепла в помещение. При этом низ радиатора иногда ощутимо прохладнее верха из-за нормального охлаждения теплоносителя. Диагноз «неверная схема» по одному прикосновению не ставят.

Расчёт начинайте с помещения и температурного режима. Для исходных данных полезен материал о количестве секций радиатора. Если мощности не хватает, одной перестановки подводок может оказаться недостаточно.

Арматура, термоголовка и балансировка

Запорная арматура нужна для обслуживания, регулирующая — для изменения расхода, а термостатическая головка — для реакции на температуру воздуха. Это разные функции, хотя некоторые узлы их объединяют. Подбор ведут по паспорту радиатора и параметрам системы.

Предварительная настройка клапана и балансировка помогают распределить расход по приборам. Произвольно открыть все клапаны максимально — не универсальный способ получить равномерное отопление. О выборе управления отдельно рассказывает статья о терморегуляторе для радиатора.

Радиаторы для сравнения перед заказом

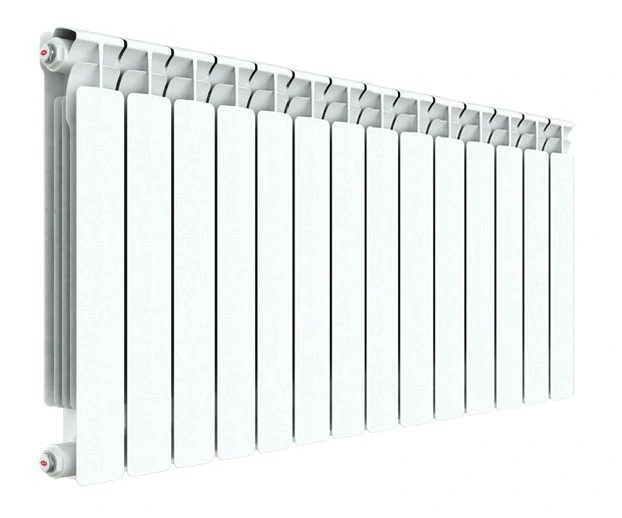

В ассортименте Rifar можно сравнить Base 500 на 8 секций и Alum Ventil 500 на 8 секций: они различаются материалом и исполнением, поэтому проверяются по разным паспортам. Для сопоставления с другой маркой есть Royal Thermo Revolution Bimetall 500/8. Ни один из этих примеров не является автоматической заменой старого прибора без расчёта.

Что проверить перед первым запуском

• Модель, число секций и схема соответствуют согласованному подбору.
• Подача и обратка подключены к правильным отверстиям.
• Кронштейны установлены по инструкции, трубы не нагружают прибор.
• Предусмотрены удаление воздуха, обслуживание и необходимые настройки клапанов.
• Специалист проверил герметичность и работу системы в предусмотренном порядке.

Частые вопросы

Диагональная схема всегда самая эффективная?

Она часто полезна для длинных секционных радиаторов, но решение зависит от модели и системы. Для прибора со специальным нижним узлом используют его предусмотренную схему.

Можно ли скрыть трубы в полу?

Это решают на стадии проекта с учётом конструкции пола, типа трубы, соединений и доступа. Покупка радиатора с нижними патрубками сама по себе не решает вопросы монтажа скрытой разводки.

Нужно ли менять радиатор, если он шумит?

Сначала проверяют расход, перепад давления, арматуру, воздух и направление потока. Источник шума может находиться вне самого прибора.
